E 1500 N * सँकरी माप वाली स्पिन्डल ड्राइव, सम्मुख- और छत के क्षेत्र में भारी लीफ के लिए
- अत्यंत कठोर डिजाइन जरूरतों के लिए स्लिम आयाम और एल्यूमीनियम आवरण
- एंड पोज़ीशन डैंपिंग के साथ मजबूत और जंग प्रतिरोधी डिजाइन में
- 1200 mm से अधिक लीफ की चौड़ाई के लिए सिंक्रो ड्राइव सेट उपलब्ध हैं
- कंसोल की विस्तृत श्रृंखला, मुख्य और माध्यमिक क्लोजिंग किनारों पर मल्टीपल माउंटिंग विकल्पों को सक्षम करती है
- बाहरी नियंत्रण यूनिट के बिना सिंक्रोसेट
अनुप्रयोग के क्षेत्र
- सम्मुख और छत क्षेत्र में भारी खिड़की एलिमेंट
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणालियां (आरडब्ल्यूए)
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां और छत की खिड़कियां
- वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग

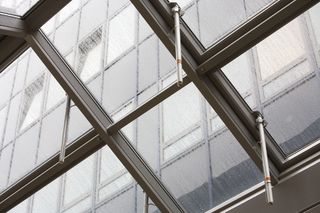

संदर्भों और वीडियों में स्थापना स्थितियाँ

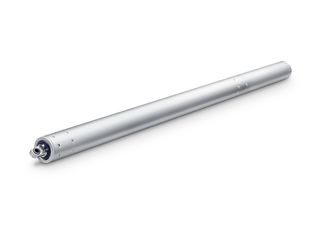

स्पिंडल ड्राइव E 1500
फ़साड- और छत के क्षेत्र में भारी लीफ के लिए सँकरी माप वाली स्पिंडल ड्राइव। © Nikolaus Grünwald / GEZE GmbH
उत्पाद विनिर्देश
| E 1500 N | |
| मापें | 36 x 36 mm |
| ओपनिंग गति आरडब्ल्यूए | 4 mm/s |
| ओपनिंग गति, वेंटिलेशन | 4 mm/s |
| क्लोजिंग गति (अधिकतम) | 4 mm/s |
| लॉकिन्ग शक्ति (अधिकतम) | 5000 N |
| संपीड़न बल | 1600 N |
| संकर्षण | 1600 N |
| संचालन में वोल्टेज | 24 V (+25 % से -20 % तक) |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1.2 A |
| इलेक्ट्रिक पॉवर खपत | 29 W |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 2.5 m |
| कनेक्टर केबल की विशेष लम्बाई | 5 m, 10 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 1 mm² |
| तारों की संख्या | 3 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP65 |
| सुरक्षा वर्ग | III |
| Syncro फंक्शन | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म का प्रकार | लॉकिन्ग ड्राइव |
| स्ट्रोक अवनति का प्रकार | फैक्टरी सेटिन्ग |
| प्रलंबन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से |
| आकुंचन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से |
| अधिभार शट डाउन | हाँ |
| 60 सेकेंड के अंदर पूरा खुलाव | हाँ, 300 mm स्ट्रोक तक |
| सिंक्रोनिसशन ड्राइव की संख्या | 4 |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| छत की खिड़की बाहर को खुलने वाला | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Nikolaus Grünwald / GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
