E 1500 S * स्पिन्डल ड्राइव, तेज़ ओपनिन्ग- और क्लोजिंग गति के साथ
- उच्च दाब बल और उच्च गति
- अधिकतम 1000 mm ओपनिंग चौड़ाई 60 सेकेंड के अंदर प्राप्त हो जाती है
- एंड पोज़ीशन डैंपिंग के साथ मजबूत और जंग प्रतिरोधी डिजाइन में
- 1200 mm से अधिक लीफ की चौड़ाई के लिए सिंक्रो ड्राइव सेट उपलब्ध हैं
- उच्चतम डिजाइन मानकों के लिए एल्यूमीनियम आवरण
- कंसोल की विस्तृत श्रृंखला, मुख्य और माध्यमिक क्लोजिंग किनारों पर मल्टीपल माउंटिंग विकल्पों को सक्षम करती है
- बाहरी नियंत्रण यूनिट के बिना सिंक्रोसेट
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- छत के क्षेत्र में लगी भारी खिड़कियां
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)
- वायु निकास प्रणाली में उपयोग के लिए
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
संदर्भों और वीडियों में स्थापना स्थितियाँ

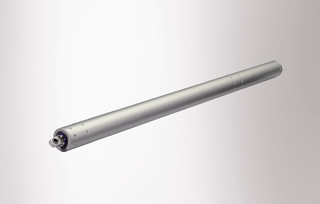

स्पिंडल ड्राइव E 1500 S

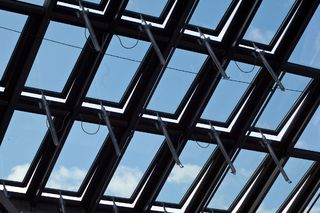

स्पिंडल ड्राइव, खोलने और बंद करने की तेज़ गति के साथ, राइनसेंटर वाइल में स्थापित © Michael Eckmann / GEZE GmbH

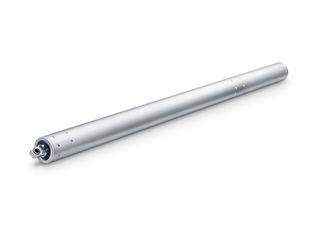

स्पिंडल ड्राइव E 1500 S
स्पिंडल ड्राइव, खोलने और बंद करने की तेज़ गति के साथ © Nikolaus Grünwald / GEZE GmbH
उत्पाद विनिर्देश
| E 1500 S | |
| मापें | 50 x 50 mm |
| ओपनिंग गति आरडब्ल्यूए | 16 mm/s |
| ओपनिंग गति, वेंटिलेशन | 16 mm/s |
| क्लोजिंग गति (अधिकतम) | 16 mm/s |
| संपीड़न बल (अधिकतम) | 1500 N |
| लॉकिन्ग शक्ति (अधिकतम) | 25000 N |
| संपीड़न बल | 1500 N |
| संकर्षण | 1500 N |
| संचालन में वोल्टेज | 24 V ± 25 % |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 4 A |
| इलेक्ट्रिक पॉवर खपत | 72 W |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 3 m |
| कनेक्टर केबल की विशेष लम्बाई | 5 m, 10 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 1 mm² |
| तारों की संख्या | 3 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP54 |
| सुरक्षा वर्ग | III |
| Syncro फंक्शन | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म का प्रकार | लॉकिन्ग ड्राइव |
| स्ट्रोक अवनति का प्रकार | फैक्टरी सेटिन्ग |
| प्रलंबन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से |
| आकुंचन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से |
| अधिभार शट डाउन | हाँ |
| 60 सेकेंड के अंदर पूरा खुलाव | हाँ, 1000 mm स्ट्रोक तक |
| NRWG परीक्षित | हाँ |
| एसएचईवी अतिरिक्त जानकारी | हाँ, 1000 mm स्ट्रोक तक |
| सिंक्रोनिसशन ड्राइव की संख्या | 4 |
| छत की खिड़की बाहर को खुलने वाला | हाँ |
