Slimchain 230 V * आकर्षक डिज़ाइन में चेन ड्राइव, अनेक अनुप्रयोग विकल्पों के साथ, 230 V प्रारूप में
- छरहरा और सजीला दृश्य किफायती रूप से सम्मुख डिज़ाइन में एकीकृत होता है
- स्मार्ट स्थिर माउंटिंग प्रणाली के साथ सरल और त्वरित माउंटिंग
- केबल प्लग के साथ कनेक्शन टर्मिनल द्वारा ड्राइव का सीधा 230 V कनेक्शन
- 230 V कंसील्ड लाइन फीड

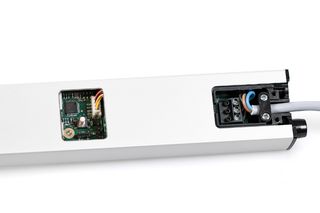

- पैरामीटर सेटिंग करने के लिए इलेक्ट्रॉनिक प्रणाली तक सर्विस कवर के ज़रिए पहुँचा जा सकता है
- ड्राइव स्ट्रोक परिवर्तनशील समायोजन के साथ
- विशेष डिजाइन में उपलब्ध - स्ट्रोक, केबल की लंबाई, रंग और अभिविन्यास को बाएं/दाएं कॉन्फ़िगर किया जा सकता है
अनुप्रयोग के क्षेत्र
- सम्मुख क्षेत्र में प्राकृतिक वेंटिलेशन
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां
- बाहर को खुलने वाली, प्रोजेक्टेड टॉप-हंग खिड़की
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
- लीफ-, फ़्रेम- या एकीकृत इंस्टलेशन
संरक्षा के संबंध में ध्यान देने वाली बात
ऊपर से नीचे गिरने वाले केसमेंट से आस-पास के लोगों को गंभीर शारीरिक क्षति पहुँच सकती है और जान को खतरा हो सकता है. इसलिए नीचे से जुड़ी खिड़कियों में GEZE ड्राइवें लगाते समय GEZE सेफ्टी सीजर स्टे का उपयोग सख़्त ज़रूरी है.
उत्पाद विनिर्देश
| Slimchain 230 V | |
| मापें | 25 x 44 mm |
| फ्रेम पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 40 mm, लीफ स्थापना EW: 16/21 mm, फ्रेम इंस्टालेशन AW: 31 mm |
| लीफ पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 40 mm, लीफ स्थापना EW: 34/29 mm, फ्रेम इंस्टालेशन AW: 19 mm |
| ओपनिंग गति, वेंटिलेशन | 5 mm/s |
| क्लोजिंग गति (अधिकतम) | 5 mm/s |
| संपीड़न बल (अधिकतम) | 100 N (स्ट्रोक पर निर्भर), देखें विद्युत-पथ आरेख |
| लॉकिन्ग शक्ति (अधिकतम) | 2000 N |
| संकर्षण | 300 N |
| लीफ का वजन | 200 kg* |
| ओवरलैप क्षेत्र | 0 - 23 mm (अनुप्रयोग और ब्रैकेट सेट पर निर्भर) |
| संचालन में वोल्टेज | 230 V ± 10 % |
| वर्किंग करंट | 230 V |
| वर्तमान खपत | 0.3 A |
| इलेक्ट्रिक पॉवर खपत | 30 W |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की विशेष लम्बाई | 5 m, 7.5 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 3 cores_HIN |
| सर्विस तापमान | -5 - 70 °C |
| आईपी रेटिंग | IP30 |
| सुरक्षा वर्ग | II |
| ओपनिंग गति समायोज्य (वेंटिलेशन) | हाँ |
| स्ट्रोक अवनति का प्रकार | सिंक्रोनाइजिंग यूनिट, फैक्टरी सेटिन्ग |
| प्रलंबन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से, मार्गदर्शक के ज़रिए |
| आकुंचन अंत स्थिति स्विच ऑफ | इलैक्ट्रोनिक तरीके से, विद्युत उपभोग के ज़रिए |
| अधिभार शट डाउन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| टॉप-हंग प्रोजेटिन्ग विंडो, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
