RWA 100 NT * अंदर को खुलने वाली, नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़े लीफ के लिए खोलने और पाशन की प्रणाली
- स्पिंडल ड्राइव E 250 NT और कंसोल सेट के साथ लॉक युक्त प्रणाली समाधान
- मुख्य क्लोजिंग किनारे में यांत्रिक लॉकिंग मैकेनिज्म, स्पिंडल ड्राइव के ज़रिए
- 60 सेकंड से कम समय में निम्न स्पिंडल स्ट्रोक के साथ ओपनिंग की अधिक चौड़ाई
- चौड़े विंडो लीफ के लिए एकाधिक संस्करण, दो खिड़की ड्राइवों के साथ, संभव है
- IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ भीतर की ओर खुलने वाली खिड़कियों को खोलना और लॉक करना
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)
- वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
संदर्भों और वीडियों में स्थापना स्थितियाँ

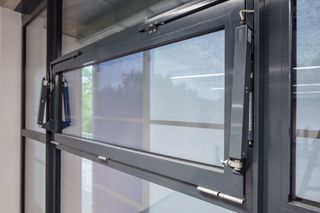

RWA 100 NT Synchro
अंदर को खुलने वाले, नीचे से जुड़े, ऊपर से जुड़े और साइड से जुड़े लीफ के लिए ओपनिंग और लॉकिंग प्रणाली। © Jürgen Pollak / GEZE GmbH

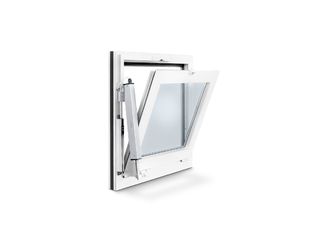

RWA 100 NT
अंदर को खुलने वाले, नीचे से जुड़े, ऊपर से जुड़े और साइड से जुड़े लीफ के लिए ओपनिंग और लॉकिंग प्रणाली। IQ windowdrive - इंटेलिजेंट ड्राइव नियंत्रण। © GEZE GmbH
उत्पाद विनिर्देश
| RWA 100 NT | |
| रिक्त स्थान की आवश्यकता (न्यूनतम) | लॉक छोर: 32 mm, मोटर छोर: 48 mm |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | 360 - 1200 mm |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | 360 - 800 mm |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | 800 - 2400 mm |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | 800 - 1.600 mm |
| Solo और Syncro के लिए लीफ की चौड़ाईयां | 520 - 1700 mm |
| संपीड़न बल (अधिकतम) | 750 N |
| संपीड़न बल | 750 N |
| संकर्षण | 750 N |
| पैनल का वजन (अधिकतम) | 30 kg/m² |
| संचालन में वोल्टेज | 24 V (+30 % से -20 % तक) |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1 A |
| अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत | वेंटिलेशन (24 V): 0.9 A, आरडब्ल्यूए (18 V): 1.0 A |
| इलेक्ट्रिक पॉवर खपत | 22 W |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 2 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP65 |
| सुरक्षा वर्ग | III |
| लॉकिन्ग मैकेनिज्म और अतिरिक्त कोण | हाँ |
| प्रलंबन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| आकुंचन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| अधिभार शट डाउन | हाँ |
| NRWG परीक्षित | हाँ |
| KNX सक्षम | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
