OL 90 N * 170 mm की ओपनिंग चौड़ाई के साथ सरफेस माउंट किया हुआ स्लिमलाइन रोशनदान
- सभी लीफ की ऊंचाइयों में 170 mm तक की पूरी ओपनिंग चौड़ाई तक पहुँचता है
- ओपनिंग चौड़ाई को समायोजित किया जा सकता है
- कैंची के फ़्लैट डिज़ाइन के कारण स्थापना के लिए कम जगह की आवश्यकता
- कैंची में एकीकृत लीफ लॉकिंग मैकेनिज्म, सुरक्षित लॉकिंग को सुनिश्चित करता है
- कब्जे पर से उतरने के रोक और लॉक करने योग्य हाथ लीवर अतिरिक्त सुरक्षा की पेशकश करते हैं
- लॉक कैरियर और अतिरिक्त लॉक्स सुरक्षा और रिसन के विरुद्ध कसाव को बढ़ाते हैं
- रिलीज बटन की मदद से सीजर को आसानी से लटकाया और कब्जे से उतारा जा सकता है, जिसकी बदौलत खिड़की को अंदर और बाहर से साफ किया जा सकता है
- पूर्ण पूर्व-माउंटेड मॉड्यूल माउंटिंग को आसान बनाते हैं
अनुप्रयोग के क्षेत्र
- कमरों और स्टेयरकेसों में आरामदायक और दैनिक वेंटिलेशन
- अंदर को खुलने वाली नीचे से जुड़ी खिड़की
- आयताकार खिड़की पर अंदर की ओर खुलने वाली ऊपर से जुड़ी खिड़की के लिए भी इस्तेमाल किया जा सकता है
- पिचयुक्त, त्रिकोणीय, गोल और खंडीय मेहराबदार खिड़की जैसे विशेष रूप संभव हैं
- विभिन्न अनुप्रयोगों के लिए विशिष्ट उपयोग (पोस्ट / फ्रेम संचरण और खिड़की सोफिट संचरण आदि)
- कॉर्नर एंगुलर ट्रांसमिशन द्वारा अनेक खिड़कियों को जोड़ना और उनका संचालन
- इलेक्ट्रिक लीनियर ड्राइव E 212 द्वारा स्वचालन
- लकड़ी, प्लास्टिक या हल्की धातु की खिड़कियों पर माउंटिंग
- फ्रेम इंस्टालेशन
संदर्भों और वीडियों में स्थापना स्थितियाँ

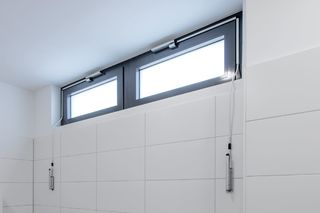

फैनलाइट ओपनर OL 90 N हाथ लीवर के साथ

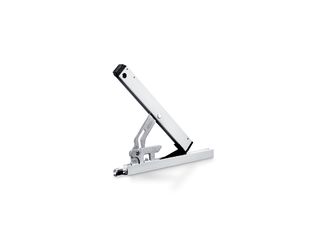

सरफ़ेस-माउंटेड स्लिमलाइन रोशनदान 170 mm ओपनिंग चौड़ाई के साथ © GEZE GmbH
उत्पाद विनिर्देश
| OL 90 N | |
| लम्बाई | 242 mm |
| गहराई | 49 mm |
| ऊँचाई | 16 mm |
| ओपनिंग कोण (अधिकतम) | 170 mm |
| लीफ की चौड़ाई (न्यूनतम) | 380 mm |
| लीफ की ऊंचाई (न्यूनतम) | 250 mm |
| लीफ का वजन (अधिकतम) | 80 kg |
| फिटिन्ग स्ट्रोक | 54 mm |
| ओपनिंग चौड़ाई समायोज्य (स्ट्रोक अवनति) | शर्त के अधीन |
| लीफ लॉकिन्ग मैकेनिज्म सेफ्टी सीजर में एकीकृत | हाँ |
| सेफ्टी सीजर निरभियोजन, रिलीज बटन के ज़रिए | हाँ |
| सेंधमारी प्रतिरोधी लॉक (SKG) | हाँ |
| लॉक-युक्त | हाँ |
| कब्जे पर से उतरने का रोक | हाँ |

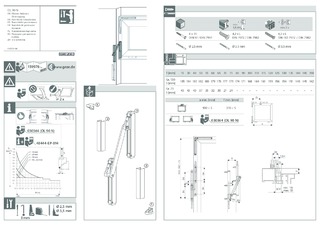

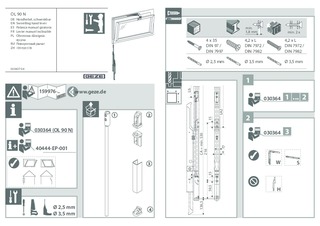

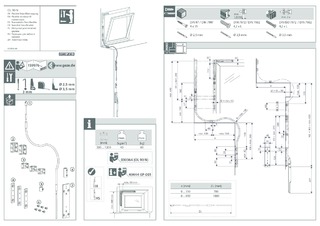

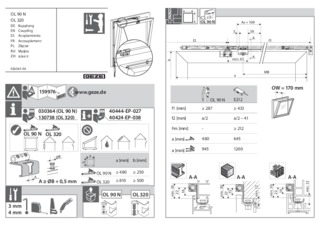

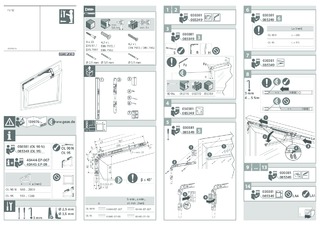

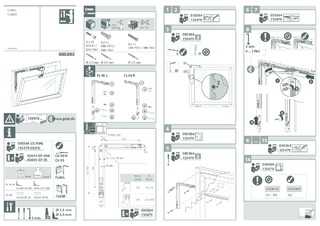

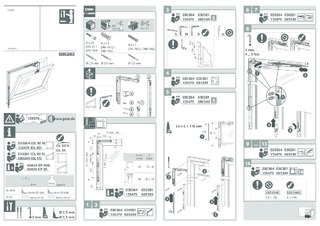

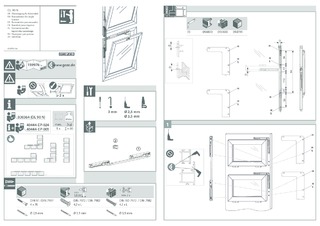

डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
