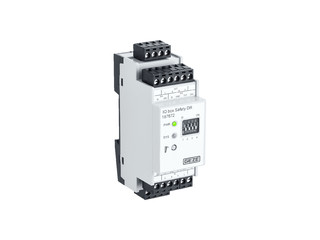

IQ box Safety * विद्युत संचालित खिड़कियों पर खतरनाक जगहों की सुरक्षा के लिए सेफ़्टी स्विच मॉड्यूल
- मशीन दिशा-निर्देश (सुरक्षा श्रेणी 4) के मुताबिक विद्युत संचालित खिड़की के लिए जोखिम मूल्यांकन के आधार पर उच्चतम सुरक्षा श्रेणी आवश्यकताओं को पूरा करता है
- DIN EN 13849-1 के अनुसार TÜV प्रमाणित कार्यात्मक सुरक्षा
- चार सेंसर कनेक्शन, स्विचिंग स्ट्रिप या स्पर्ष-मुक्त सेंसर के साथ निर्धारित किया जा सकता है
- तेज और आसान वायरिंग के लिए प्लगनीय टर्मिनल सहित टॉप हैट रेल आवरण
- सर्विस की अवस्था में खिड़कियों को मैनुअल तरीके से बंद करने के लिए एकीकृत पुश बटन
- पहले से सेट किए गए स्टैंडर्ड पैरामीटर के माध्यम से आसान और त्वरित प्रथम शुरुआत
मुख्य और बंद होने वाले द्वितीयक किनारे को सुरक्षा प्रदान करके IQ box Safety स्वचालित वेंटिलेशन खिड़की का सुरक्षित तरीके से बंद होना सुनिश्चित करता है। यदि सेंसर किसी बाहरी वस्तु की पहचान करते हैं, तो खिड़की को रोक दिया जाता है अथवा बंद होने की क्रिया को पलट दिया जाता है। स्कूलों और किंडरगार्टेन में स्वचालित वेंटिलेशन को संभव बनाने के लिए उंगलियां फंसने से इस तरह की सुरक्षा विशेष तौर पर महत्वपूर्ण होती है, क्योंकि बच्चों को विशेष सुरक्षा की आवश्यकता वाला समूह माना जाता है।
अनुप्रयोग के क्षेत्र
- IQ windowdrive 24 V ड्राइव युक्त स्वचालित विद्युत संचालित खिड़कियों पर बंद होने वाले किनारे की सुरक्षा
- सुरक्षा स्विच स्ट्रिप और स्पर्ष-मुक्त सेंसर के कनेक्शन के लिए
- अधिकतम चार खिड़की ड्राइव और दो लॉकिंग ड्राइव के लिए प्रत्येक खिड़की पर एक IQ box Safety
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए) के लिए
- सभी सक्रियणों के लिए उपयुक्त (आपातकालीन इलेक्ट्रिक कंट्रोल यूनिट, 24 V इलेक्ट्रिक आपूर्ति, IQ box KNX, IQ gear)
उत्पाद विनिर्देश
| IQ box Safety | |
| मापें | 35 x 90 x 60 mm |
| स्थापना का प्रकार | टॉप हैट रेल असेंबली |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 0.1 A |
| तार का आयाम (अधिकतम) | 2.5 mm² |
| ड्राइव की अधिकतम कुल लंबाई | 50 m |
| स्पर्ष-मुक्त सेंसर की अधिकतम तार की लंबाई | 10 m |
| स्विचिंग स्ट्रिप की अधिकतम तार की लंबाई | 200 m |
| सेंसर के लिए इन्पुट | 4 Stk. |
| ड्राइवों की सॉफ़्टवेयर | ड्राइव (IQ windowdrive) का सॉफ्टवेयर संस्करण V3.2 या ऊपर का होना चाहिए अथवा F1200+ के लिए V1.0 होना चाहिए। |
| सर्विस तापमान | -5 - 70 °C |
| आईपी रेटिंग | IP20 |
| सुरक्षा वर्ग | III |
| अनुमोदित सुरक्षा स्विच स्ट्रिप | 4,5k - 22k Ohm |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
