ECturn Inside * 125 kg तक के सिंगल लीफ बाधा-मुक्त दरवाजों के लिए एकीकृत करने योग्य इलेक्ट्रो-मैकेनिक स्विंग दरवाजा ड्राइव
- ड्राइव को डोर लीफ या फ्रेम में इन्सर्ट किया होता है और यह उच्चतम डिजाइन मानकों को पूरा करती है
- ओपनिंग और क्लोजिंग गति को प्रत्येक मामले में समायोजित किया जा सकता है
- वैद्युत लैचिंग की कार्रवाई, जो दरवाज़े की गति बंद पोजीशन में पहुँचने के कुछ ही पहले तेज़ करती है
- लो-ऊर्जा-फ़ंक्शन, कम गति के साथ दरवाजे को खोलता है और इस प्रकार उच्चतम सुरक्षा मानकों को पूरा करता है
- बाधा संसूचन स्पर्श द्वारा बाधा का पता लगाता है और खोलने और बंद करने की प्रक्रिया को रोक देता है
- आटोमेटिक रिवर्सिंग फंक्शन बाधा का पता लगाता है और ओपनिंग पोजीशन में लौटाता है
- पुश एंड गो फंक्शन दरवाज़े के लीफ को हल्के से दबाने पर ड्राइव स्वचालन को सक्रिय करता है
- ड्राइव का उपयोग गाइड रेल के साथ किया जाता है
- पावर विफलता के मामले में वैकल्पिक रिचार्जेबल बैटरी अधिकतम सुरक्षा सुनिश्चित करती है
- रेडियो ट्रांसमिटर के माध्यम से केबल-रहित सक्रियण के लिए वैकल्पिक रेडियो रिसेप्शन बोर्ड
अनुप्रयोग के क्षेत्र
- सिंगल लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
- 1100 mm लीफ की चौड़ाई या 125 kg भार तक के सिंगल-एक्शन दरवाजे
- सामान्य पदचिन्ह वाले प्रवेशद्वार और आंतरिक दरवाजे
- 55 mm से लेकर और अधिक मोटाई के डोर लीफ
- डोर लीफ या फ्रेम में एकीकृत असेंबली
- बाधा-मुक्त प्रवेश
संदर्भों और वीडियों में स्थापना स्थितियाँ

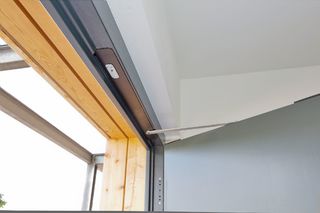

दोलायमान दरवाज़े की ड्राइव ECturn Inside
ड्राइव डोर फ्रेम में एम्बेडेड है और इस प्रकार उच्चतम डिज़ाइन आवश्यकताएँ पूरी करता है। © GEZE GmbH
दोलायमान दरवाज़े की ड्राइव ECturn Inside
125 kg तक के बाधा-मुक्त सिंगल लीफ दरवाजों के लिए एकीकरण-योग्य इलेक्ट्रिक-मैकेनिकल स्विंग दरवाजा ड्राइव, एक निजी घर में स्थापित। © GEZE GmbH
उत्पाद विनिर्देश
| ECturn Inside | |
| लीफ का वजन (अधिकतम) 1-लीफ दरवाज़ा | 125 kg |
| लीफ की चौड़ाई (न्यूनतम-अधिकतम) | 700 mm - 1100 mm |
| ड्राइव का प्रकार | विद्युत-यांत्रिक |
| ओपनिंग कोण (अधिकतम) | 110 ° |
| DIN बाएं | हाँ |
| DIN दाएं | हाँ |
| दरवाज़े के लीफ में स्थापना | हाँ |
| दरवाज़े के फ्रेम में स्थापना | हाँ |
| यांत्रिक लैचिंग की कार्रवाई | नहीं |
| वैद्युत लैचिंग की कार्रवाई | हाँ |
| मेंस से कटा हुआ | केबल-प्लग कनेक्टर |
| सक्रियण देरी (अधिकतम) | 20 s |
| वर्किंग करंट | 24 V |
| क्षमता रेटिंग | 75 W |
| बाहरी उपभोक्ताओं के लिए इलेक्ट्रिक आपूर्ति (24 V DC) | 600 mA |
| सर्विस तापमान | -15 - 50 °C |
| आर्द्रता, गैर संघनक (अधिकतम) | 95 % |
| आईपी रेटिंग | IP20 |
| संचालन का तरीका | स्वचालित, खुला रखें, नाइट मोड, ऑफ़ |
| औटोमैटिक फंक्शन | हाँ |
| लो एनर्जी फंक्शन | हाँ |
| सर्वो फंक्शन | नहीं |
| बाधा संसूचन | हाँ |
| स्वचालित रिवर्सिंग | हाँ |
| पुश & गो | संयोज्य |
| संचालन | प्रोग्राम स्विच ड्राइव में एकीकृत, प्रोग्राम स्विच TPS, प्रोग्राम स्विच MPS |
| पैरामीटर सेटिंग | नियंत्रण, प्रोग्राम स्विच DPS |
| मानक अनुरूपता | EN 16005 |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
