Powerturn F * सिंगल लीफ आग और धुएं से बचाव वाले दरवाजों के लिए विद्युत-यांत्रिक स्विंग दरवाजा ड्राइव प्रणाली
- दरवाज़े को मैनुअल मोड में आसानी से खोलने के लिए स्मार्ट-स्विंग फंक्शन
- परिवर्तनशील समायोजन के साथ क्लोजिंग बल, EN4-7 के अनुकूल
- ओपनिंग और क्लोजिंग गति को प्रत्येक मामले में समायोजित किया जा सकता है
- यांत्रिक लैचिंग की कार्रवाई, बिजली बंद मोड में, और विद्युतीय लैचिंग की कार्रवाई, नियंत्रण मोड में, जो दरवाज़े की गति बंद पोजीशन में पहुँचने के कुछ ही पहले तेज़ कर देता है
- लो-एनर्जी-फंक्शन कम गति के साथ दरवाजा खोलता है और बंद करता है और साथ ही साथ उच्चतम सुरक्षा आवश्यकताओं को पूरा करता है
- बाधा संसूचन स्पर्श द्वारा बाधा का पता लगाता है और खोलने और बंद करने की प्रक्रिया को रोक देता है
- आटोमेटिक रिवर्सिंग फंक्शन बाधा का पता लगाता है और ओपनिंग पोजीशन में लौटाता है
- पुश एंड गो फंक्शन दरवाज़े के लीफ को हल्के से दबाने पर ड्राइव स्वचालन को सक्रिय करता है
- ड्राइव का उपयोग रोलर गाइड या लिंकेज के साथ किया जा सकता है
- मैनुअल रूप से दरवाज़ा खोलने पर मोटर समर्थन के लिए सर्वो फंक्शन
- रेडियो ट्रांसमिटर के माध्यम से केबल-रहित सक्रियण के लिए वैकल्पिक रेडियो रिसेप्शन बोर्ड
- धुंआ स्विच कंट्रोल यूनिट को जोड़ा जा सकता है, जिसका सिग्नल आग लगने की स्थिति में दरवाजे को अपने आप बंद होने देता है
- विभिन्न फंक्शनों के लिए मुक्त पैरामीटर सेटिंग योग्य इनपुट और आउट्पुट
- नेटवर्क में कनेक्ट करने योग्य और ओपेन स्टैंडर्ड (BACnet) के माध्यम से भवन स्वचालन में एकीकृत करने योग्य
अनुप्रयोग के क्षेत्र
- आग और धुएं से बचाव वाले दरवाजे
- एकीकृत होल्ड-ओपन के साथ होड-ओपन प्रणालियां - देश विशिष्ट आवश्यकताओं के अनुसार विचार किया जाना चाहिए
- सिंगल लीफ दाएं और बाएं सिंगल-एक्शन दरवाजे
- 1600 mm लीफ की चौड़ाई या 600 kg भार तक के सिंगल-एक्शन दरवाजे
- डोर लीफ की न्यूनतम चौड़ाई 800 mm
- उच्च आवाजाही वाले आंतरिक और बाहरी दरवाजे
- दरवाजा लीफ स्थापना और ट्रांसॉम स्थापना
संदर्भों और वीडियों में स्थापना स्थितियाँ

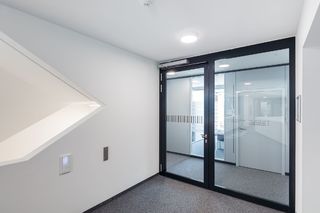

Powerturn F/R LS 990 के साथ
Powerturn F/ R: एकीकृत स्मोक स्विच के साथ इलेक्ट्रोमैकेनिकल स्विंग दरवाजा ड्राइव स्वचालित दरवाजों को सक्रिय करने के लिए एल्बो स्विच LS 990 के साथ। © Jürgen Pollak / GEZE GmbH
उत्पाद विनिर्देश
| Powerturn F | |
| लीफ का वजन (अधिकतम) 1-लीफ दरवाज़ा | 600 kg |
| लीफ की चौड़ाई (न्यूनतम-अधिकतम) | 800 mm - 1600 mm |
| प्रकट गहराई (अधिकतम) | 300 mm |
| ओपनिंग कोण (अधिकतम) | 136 ° |
| DIN बाएं | हाँ |
| DIN दाएं | हाँ |
| लिंक आर्म के साथ विपरीत हिंज साइड में ट्रांसॉम स्थापना | हाँ |
| ट्रांसॉम स्थापना, विपरीत हिन्ज साइड, रोलर गाइड रेल के साथ | हाँ |
| ट्रांसॉम स्थापना हिंज साइड रोलर गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, विपरीत हिन्ज साइड, रोलर गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, हिन्ज साइड, रोलर गाइड रेल के साथ | हाँ |
| दरवाज़े के लीफ में स्थापना, हिन्ज साइड, लिन्केज के साथ | हाँ |
| यांत्रिक लैचिंग की कार्रवाई | हाँ |
| वैद्युत लैचिंग की कार्रवाई | हाँ |
| मेंस से कटा हुआ | ड्राइव में कुंजी स्विच |
| बाहरी उपभोक्ताओं के लिए इलेक्ट्रिक आपूर्ति (24 V DC) | 1.2 A |
| सर्विस तापमान | -15 - 50 °C |
| आर्द्रता, गैर संघनक (अधिकतम) | 95 % |
| संचालन का तरीका | स्वचालित, ऑफ़, खुला रखें, दुकान बंद, नाइट मोड |
| औटोमैटिक फंक्शन | हाँ |
| लो एनर्जी फंक्शन | हाँ |
| स्मार्ट-स्विन्ग | हाँ |
| सर्वो फंक्शन | हाँ |
| बाधा संसूचन | हाँ |
| स्वचालित रिवर्सिंग | हाँ |
| पुश & गो | संयोज्य |
| संचालन | प्रोग्राम स्विच DPS, प्रोग्राम स्विच ड्राइव में एकीकृत, प्रोग्राम स्विच MPS |
| पैरामीटर सेटिंग | सर्विस टर्मिनल ST 220, प्रोग्राम स्विच DPS, GEZEconnects (पीसी + ब्लू टुथ) |
| मानक अनुरूपता | EN 16005, DIN 18650, DIN 18263-4 |
| उपयुक्तता, अग्नि सुरक्षा द्वार | हाँ |
