E 250 NT * गठी हुई निर्माण शैली वाली स्पिन्डल ड्राइव, विस्तृत अनुप्रयोग क्षेत्र
- ड्राइव स्ट्रोक परिवर्तनशील समायोजन के साथ, वेंटिलेशन और आरडब्ल्यूए के लिए अलग-अलग गतियां हैं
- बाहरी नियंत्रण यूनिट के बिना अधिकतम चार ड्राइव का तुल्यकालन।
- डीआइपी-स्विच की सहायता से संचालन के तरीके का आसानी से परिवर्तन (सोलो और सिंक्रो, मास्टर/स्लेव)
- IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- धुआं और ताप निकास प्रणाली (आरडब्ल्यूए) और प्राकृतिक वेंटिलेशन (24 V), सम्मुख और छत के क्षेत्र में अपरोक्ष खोलने के लिए
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां और छत की खिड़कियां
- वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
- E 250 NT केवल सूखी जगहों के लिए, वैरिएंट E 250 NT AB संरक्षित बाहरी क्षेत्र के लिए (जैसे, कैनोपी)
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
संदर्भों और वीडियों में स्थापना स्थितियाँ
एक कार्यालय भवन में स्थापित स्पिंडल ड्राइव E 250 NT
E 250 NT कॉम्पैक्ट डिजाइन में निर्मित एक स्पिंडल ड्राइव है, जिसके अनुप्रयोग बहुत व्यापक हैं, जैसे, धुआं और ताप निकास प्रणाली और प्राकृतिक वेंटिलेशन के दौरान फ़साड क्षेत्र और छत का क्षेत्र खोलने में। इसके अलावाइसे नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ वाली अंदर और बाहर की ओर खुलने वाली खिड़कियों में भी लगाया जा सकता है। © Jürgen Pollak / GEZE GmbH

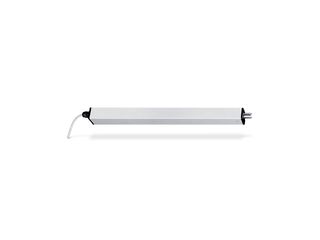

स्पिंडल ड्राइव E 250 NT

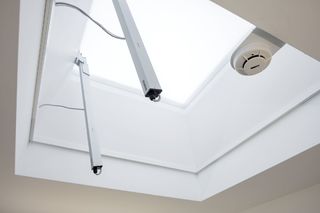

स्पिंडल ड्राइव E 250 NT विस्तृत अनुप्रयोग विकल्पों के लिए गठी हुई निर्माण शैली वाली स्पिंडल ड्राइव, एक आवासीय भवन में स्थापित © GEZE GmbH
E 250 NT

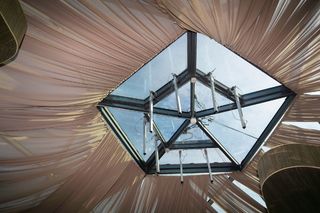

छत की अत्यधिक भारी खिड़कियों के लिए स्पिंडल ड्राइव। प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)। लकड़ी, प्लास्टिक या धातु खिड़कियों में स्थापना। एकीकत एंड पोज़ीशन डैंपिंग के साथ मजबूत और जंगरोधी संस्करण। उच्चतम डिजाइन आवश्यकताओं के लिए एल्युमिनियम आवरण। © GEZE GmbH
एक कार्यालय भवन में स्पिंडल ड्राइव E 250 NT
E 250 NT कॉम्पैक्ट डिजाइन में निर्मित एक स्पिंडल ड्राइव है, जिसके अनुप्रयोग बहुत व्यापक हैं, जैसे धुआं और ताप निकास प्रणाली और प्राकृतिक वेंटिलेशन के दौरान फ़साड क्षेत्र और छत का क्षेत्र खोलने में। इसके अलावा इसे नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ वाली अंदर और बाहर की ओर खुलने वाली खिड़कियों में भी लगाया जा सकता है। © Jürgen Pollak / GEZE GmbH
उत्पाद विनिर्देश
| E 250 NT | |
| मापें | 40 x 47 mm |
| ओपनिंग गति आरडब्ल्यूए | 5.7 mm/s, स्ट्रोक 500: 9.5 mm/s |
| ओपनिंग गति, वेंटिलेशन | 5 mm/s |
| संपीड़न बल (अधिकतम) | 750 N |
| लॉकिन्ग शक्ति (अधिकतम) | 2000 N |
| संपीड़न बल | 750 N |
| संकर्षण | 750 N |
| संचालन में वोल्टेज | 24 V ± 25 % |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1.3 A |
| अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत | वेंटिलेशन (24 V): 0.9 A; आरडब्ल्यूए (18 V): 1.0 A स्ट्रोक 500: वेंटिलेशन (24 V): 1.1 A; आरडब्ल्यूए (18 V): 1.3 A |
| इलेक्ट्रिक पॉवर खपत | 20 W |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 2 m |
| कनेक्टर केबल की विशेष लम्बाई | 5 m, 7.5 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 70 °C |
| आईपी रेटिंग | IP65 |
| सुरक्षा वर्ग | III |
| Syncro फंक्शन | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म उपलब्ध | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म का प्रकार | लॉकिन्ग ड्राइव |
| स्ट्रोक अवनति का प्रकार | सिंक्रोनाइजिंग यूनिट, फैक्टरी सेटिन्ग |
| प्रलंबन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से, मार्गदर्शक के ज़रिए |
| आकुंचन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से, दूरी और लोड के ज़रिए |
| अधिभार शट डाउन | हाँ |
| 60 सेकेंड के अंदर पूरा खुलाव | हाँ, 500 mm स्ट्रोक तक |
| NRWG परीक्षित | हाँ |
| एसएचईवी अतिरिक्त जानकारी | हाँ, 500 mm स्ट्रोक तक |
| सिंक्रोनिसशन ड्राइव की संख्या | 4 |
| KNX सक्षम | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| छत की खिड़की बाहर को खुलने वाला | हाँ |

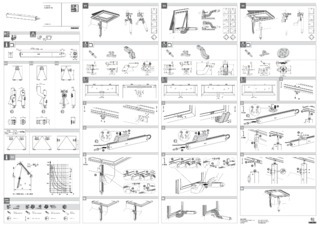

डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
