Powerchain * चेन ड्राइव, बड़े और भारी खिड़की एलेमेंटों के लिए, जिनके लिए ओपनिंग चौड़ाई बड़ी होने की आवश्यकता है
- बहुत भारी खिड़कियों में भी धुआं और ताप निकास की आवश्यकता होने पर त्वरित ओपनिंग गतियाँ
- ड्राइव स्ट्रोक परिवर्तनशील समायोजन के साथ, वेंटिलेशन और आरडब्ल्यूए के लिए अलग-अलग गतियां हैं
- विशेष डिजाइन में उपलब्ध - स्ट्रोक, केबल की लंबाई, रंग को कॉन्फ़िगर किया जा सकता है
- बाहरी नियंत्रण यूनिट के बिना अधिकतम चार ड्राइव का तुल्यकालन।
- डीआइपी-स्विच, संचालन का तरीका बदलने के लिए (सोलो और सिंक्रो, मालिक, सेवक)
- स्मार्ट स्थिर माउंटिंग प्रणाली के साथ सरल और त्वरित माउंटिंग
- IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- धुआं और ताप निकास प्रणाली (आरडब्ल्यूए) और प्राकृतिक वेंटिलेशन (24 V) सम्मुख और छत के क्षेत्र में
- वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ अंदर और बाहर की ओर खुलने वाली खिड़कियां
- छत की खिड़की
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
- लीफ और फ्रेम इंस्टालेशन
- एक से चार तक ड्राइवों का संकालन
- प्रणाली समाधान, लॉकिंग ड्राइव Power lock के संदर्भ में उपयोग
संदर्भों और वीडियों में स्थापना स्थितियाँ
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का बाहरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन में K 600 F रिट्रैक्टेबल आर्म ड्राइव
रिट्रैक्टेबल आर्म ड्राइव, खिड़कियों में स्थापना के लिए © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन के पर्यटन कार्यालय के प्रवेश द्वार का आंतरिक दृश्य
मॉन्ट्रो रेलवे स्टेशन के पर्यटन कार्यालय का प्रवेश द्वार © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन में K 600 F रिट्रैक्टेबल आर्म ड्राइव
रिट्रैक्टेबल आर्म ड्राइव, खिड़कियों में स्थापना के लिए © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन में K 600 F रिट्रैक्टेबल आर्म ड्राइव
रिट्रैक्टेबल आर्म ड्राइव, खिड़कियों में स्थापना के लिए © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन
ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन Flatscan W बायां
मॉन्ट्रो रेलवे स्टेशन Flatscan W बायां © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन में K 600 F रिट्रैक्टेबल आर्म ड्राइव
रिट्रैक्टेबल आर्म ड्राइव, खिड़कियों में स्थापना के लिए © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो स्टेशन के भीतर स्थित फार्मेसी © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन का भीतरी दृश्य
मॉन्ट्रो रेलवे स्टेशन की ऐतिहासिक सीढ़ियां © Lorenz Frey / GEZE GmbH
Powerchain चैन ड्राइव मॉन्ट्रो रेलवे स्टेशन
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है © Lorenz Frey / GEZE GmbH
मॉन्ट्रो रेलवे स्टेशन Flatscan W दायां
मॉन्ट्रो रेलवे स्टेशन Flatscan W दायां © Lorenz Frey / GEZE GmbH
चैन ड्राइव Powerchain सेफ्टी सीजर स्टे के साथ
चैन ड्राइव, बड़े और भारी खिड़की अव्यवों के लिए, जिनके लिए बहुत चौड़े खुलाव की आवश्यकता है, एक आवासीय भवन में स्थापित © GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
ÖAMTC केंद्र की छत में Powerchain चैन ड्राइव
GEZE IQ Windowdrive रेंज से इंटेलिजेंट खिड़की ड्राइव छत में बड़े क्षेत्रफल वाली खिड़कियों के लिए भी उपयुक्त हैं। © Sigrid Rauchdobler / GEZE GmbH
संरक्षा के संबंध में ध्यान देने वाली बात
ऊपर से नीचे गिरने वाले केसमेंट से आस-पास के लोगों को गंभीर शारीरिक क्षति पहुँच सकती है और जान को खतरा हो सकता है. इसलिए नीचे से जुड़ी खिड़कियों में GEZE ड्राइवें लगाते समय GEZE सेफ्टी सीजर स्टे का उपयोग सख़्त ज़रूरी है.
उत्पाद विनिर्देश
| Powerchain | |
| मापें | 36 x 51 mm |
| फ्रेम पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 50/61 mm (साइड से जुड़े DIN L लीफ के लिए), लीफ में स्थापना EW: 30/41 mm (साइड से जुड़े DIN L R लीफ के लिए), फ्रेम इंस्टालेशन AW: 50 mm |
| लीफ पर रिक्त स्थान की आवश्यकता (न्यूनतम) | फ्रेम इंस्टालेशन EW: 40 mm, लीफ स्थापना EW: 50 mm, फ्रेम इंस्टालेशन AW 30/41 mm (साइड से जुड़े DIN R लीफ के लिए) |
| ओपनिंग गति आरडब्ल्यूए | 15 mm/s |
| ओपनिंग गति, वेंटिलेशन | 5 mm/s |
| क्लोजिंग गति (अधिकतम) | 5 mm/s |
| संपीड़न बल (अधिकतम) | 600 N (स्ट्रोक पर निर्भर), देखें विद्युत-पथ आरेख |
| लॉकिन्ग शक्ति (अधिकतम) | 3000 N |
| संकर्षण | 600 N |
| लीफ का वजन | 200 kg* |
| ओवरलैप क्षेत्र | 0 - 23 mm (अनुप्रयोग और ब्रैकेट सेट पर निर्भर) |
| संचालन में वोल्टेज | 24 V ± 25 % |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1.5 A |
| अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत | वेंटिलेशन (24 V): 1.2 A; आरडब्ल्यूए (18 V): 1.5 A |
| इलेक्ट्रिक पॉवर खपत | 36 W |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की विशेष लम्बाई | 5 m, 7.5 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 70 °C |
| आईपी रेटिंग | IP40 |
| सुरक्षा वर्ग | III |
| Syncro फंक्शन | हाँ |
| ओपनिंग गति समायोज्य (वेंटिलेशन) | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म उपलब्ध | हाँ |
| अतिरिक्त लॉकिन्ग मैकेनिज्म का प्रकार | लॉकिन्ग ड्राइव |
| स्ट्रोक अवनति का प्रकार | सिंक्रोनाइजिंग यूनिट, फैक्टरी सेटिन्ग |
| प्रलंबन अंत स्थिति स्विच ऑफ | इलेक्ट्रॉनिक तरीके से, मार्गदर्शक के ज़रिए |
| आकुंचन अंत स्थिति स्विच ऑफ | इलैक्ट्रोनिक तरीके से, विद्युत उपभोग के ज़रिए |
| अधिभार शट डाउन | हाँ |
| 60 सेकेंड के अंदर पूरा खुलाव | हाँ, 800 mm तक स्ट्रोक, लॉकिन्ग ड्राइव के साथ |
| NRWG परीक्षित | हाँ |
| एसएचईवी अतिरिक्त जानकारी | हाँ, 800 mm तक स्ट्रोक, लॉकिन्ग ड्राइव के साथ |
| सिंक्रोनिसशन ड्राइव की संख्या | 4 |
| KNX सक्षम | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| नीचे से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| स्विन्ग लीफ, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| ऊपर से जुड़ी, अंदर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, फ्रेम इंस्टालेशन | हाँ |
| छत की खिड़की बाहर को खुलने वाला | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH

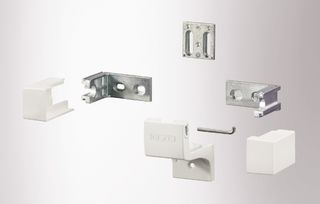

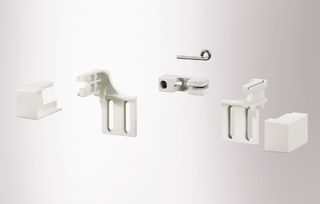

वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
