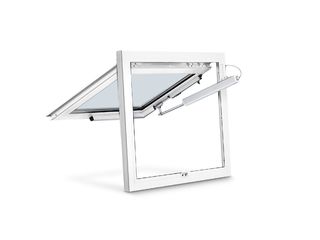

RWA 110 NT * बाहर को खुलने वाली, नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़े लीफ के लिए खोलने और पाशन की प्रणाली
- स्पिंडल ड्राइव E 250 NT और कंसोल सेट के साथ लॉक युक्त प्रणाली समाधान
- मुख्य क्लोजिंग किनारे में यांत्रिक लॉकिंग मैकेनिज्म, स्पिंडल ड्राइव के ज़रिए
- 60 सेकंड से कम समय में निम्न स्पिंडल स्ट्रोक के साथ ओपनिंग की अधिक चौड़ाई
- चौड़े विंडो लीफ के लिए एकाधिक संस्करण, दो खिड़की ड्राइवों के साथ, संभव है
- IQ windowdrive - इन्टेलिजन्ट ड्राइव नियंत्रण
- प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (NRWG) के लिए EN 12101-2 के अनुकूल परीक्षित
अनुप्रयोग के क्षेत्र
- बाहर की ओर खुलने वाली खिड़कियां खोलना और बंद करना
- प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (आरडब्ल्यूए), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी)
- वायु निकास और वायु आपूर्ति प्रणाली में उपयोग
- नीचे से जुड़ी, ऊपर से जुड़ी और साइड से जुड़ी लीफ़ों के साथ बाहर की ओर खुलने वाली खिड़कियां
- लकड़ी, प्लास्टिक या धातु की खिड़कियों पर माउंटिंग
संदर्भों और वीडियों में स्थापना स्थितियाँ

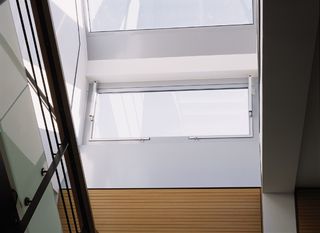

अफ़ाल्टरबाख के HWA घुड़सवारी हॉल में प्रयुक्त RWA ओपनिंग और लॉकिंग प्रणाली 110 NT
बाहर की ओर खुलने वाली खिड़कियों का खुलना और लॉक करना, प्राकृतिक वेंटिलेशन, धुआं और ताप निकास प्रणाली (RWA), प्राकृतिक धुआं और गर्मी निकास वेंटीलेटर (एसएचईवी) को सक्षम करता है © Martin Jakob / GEZE GmbH
ओपनिंग और लॉकिंग प्रणाली GEZE RWA 110 NT, बुडापेस्ट के फेरिहेजी हवाई अड्डे पर स्थापित
GEZE RWA 100 E प्रणाली को चार भिन्न प्रकार की स्ट्रोक लंबाइयों में प्रस्तुत किया जाता है और धुएं तथा गर्मी की प्राकृतिक रूप से निकासी के लिए, अंदर की ओर खुलने वाली आयताकार खिड़कियों के धुआं प्रवाह और वेंटिलेशन का उपयोग किया जाता है। © GEZE GmbH
उत्पाद विनिर्देश
| RWA 110 NT | |
| रिक्त स्थान की आवश्यकता (न्यूनतम) | लीफ का फ़्रेम: न्यूनतम 33 mm, खिड़की का फ़्रेम: न्यूनतम 45 mm |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | 430 - 1200 mm |
| स्वीकृत मापें, Solo के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | 430 - 800 mm |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, लकड़ी और एल्यूमीनियम फ्रेम के लिए | 850 - 2400 mm |
| स्वीकृत मापें, Syncro के मुख्य क्लोजिंग किनारे के लिए, प्लास्टिक फ्रेम के लिए | 850 - 1600 mm |
| Solo और Syncro के लिए लीफ की चौड़ाईयां | 600 - 1600 mm |
| संपीड़न बल (अधिकतम) | 750 N |
| संपीड़न बल | 750 N |
| संकर्षण | 750 N |
| पैनल का वजन (अधिकतम) | 30 kg/m² |
| संचालन में वोल्टेज | 24 V (+30 % से -20 % तक) |
| वर्किंग करंट | 24 V DC |
| वर्तमान खपत | 1 A |
| अनुप्रयोग क्षेत्र के अनुसार बिजली की खपत | वेंटिलेशन (24 V): 0.9 A, आरडब्ल्यूए (18 V): 1.0 A |
| इलेक्ट्रिक पॉवर खपत | 22 W |
| अवशिष्ट तरंग | 20 % |
| ड्यूटी रेटिंग | 30 % |
| कनेक्टर केबल की लंबाई | 2 m |
| न्यूनतम कोर क्रॉस-सेक्शन | 0.75 mm² |
| तारों की संख्या | 4 cores_HIN |
| सर्विस तापमान | -5 - 75 °C |
| आईपी रेटिंग | IP65 |
| सुरक्षा वर्ग | III |
| लॉकिन्ग मैकेनिज्म और अतिरिक्त कोण | हाँ |
| प्रलंबन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| आकुंचन अंत स्थिति स्विच ऑफ | मार्गदर्शक |
| अधिभार शट डाउन | हाँ |
| NRWG परीक्षित | हाँ |
| KNX सक्षम | हाँ |
| नीचे से जुड़ी, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| स्विन्ग लीफ, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
| ऊपर से जुड़ी, बाहर को खुलने वाली खिड़की, लीफ स्थापना | हाँ |
डाउनलोड
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Martin Jakob / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
वैरिएंट और सहायक सामान
* दिखाए गए उत्पाद के संबंध में सूचना
ऊपर उल्लेखित उत्पादों के रूप, प्रकार, विशेषताएँ और कार्य (डिजाइन, विमाएं, उपलब्धता, अनुमोदन, मानक, आदि) देश के अनुसार भिन्न-भिन्न हो सकते हैं। प्रश्न पूछने के लिए कृपया GEZE के संपर्क व्यक्ति से संपर्क करें या हमें लिखें E-Mail .
